Canopée BIPV 0,36 MWc · Dongguan
Canopée solaire BIPV commerciale · Conception détaillée et approbation réseau
Canopée solaire BIPV commerciale · Conception détaillée & approbation réseau
Vue d'ensemble du projet
| Paramètre | Valeur |
|---|---|
| Capacité système | 0,36 MWc (588 × 615 Wc modules bifaciaux double-verre) |
| Solution onduleur | 3 × Huawei SUN2000-110KTL-M2 (string 110 kW, 330 kW total) |
| Type de montage | Canopée solaire BIPV étanche |
| Localisation | Dongguan, Guangdong, Chine |
| Période de conception | Mai 2025 |
| Date de mise en service | Juillet 2025 |
| Conception → Réseau | 60 jours (conception → approbation → construction → connexion) |
| Production 1re année estimée | ~380 000 kWh (379 683 kWh) |
| Réduction CO₂ 1re année | ~217 t / an |
Périmètre de conception
Ce projet illustre la capacité de conception bout-en-bout de SJ Solarhub — du relevé sur site au dossier détaillé complet et à l'approbation réseau. Notre équipe détient les qualifications nationales en énergies nouvelles et maîtrise les standards techniques des principaux gestionnaires de réseau en Chine et à l'international, garantissant une validation des plans au premier passage.

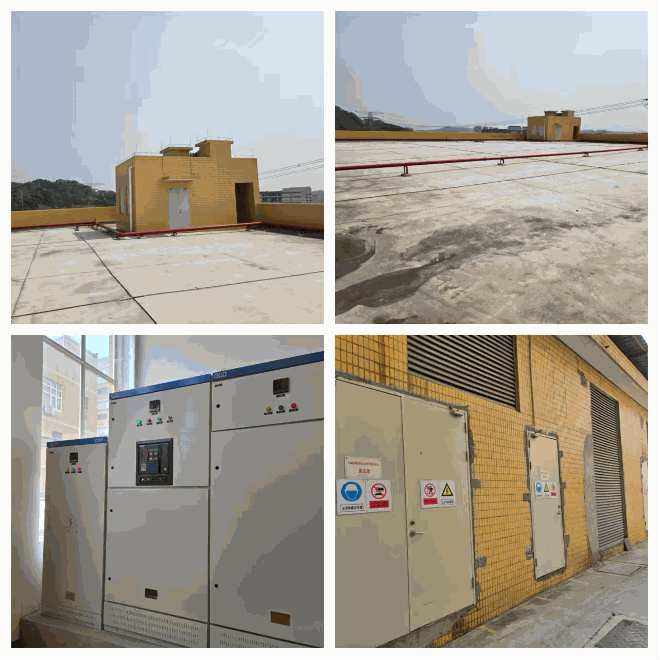

Relevé multi-systèmes
Au-delà de la mesure structurelle du toit, nous avons réalisé des relevés détaillés du système de distribution électrique existant et du cheminement de câbles dans le local technique. Nous avons évalué la compatibilité du point d'interconnexion PV et les marges de capacité, fournissant des données précises pour la conception des plans suivants.

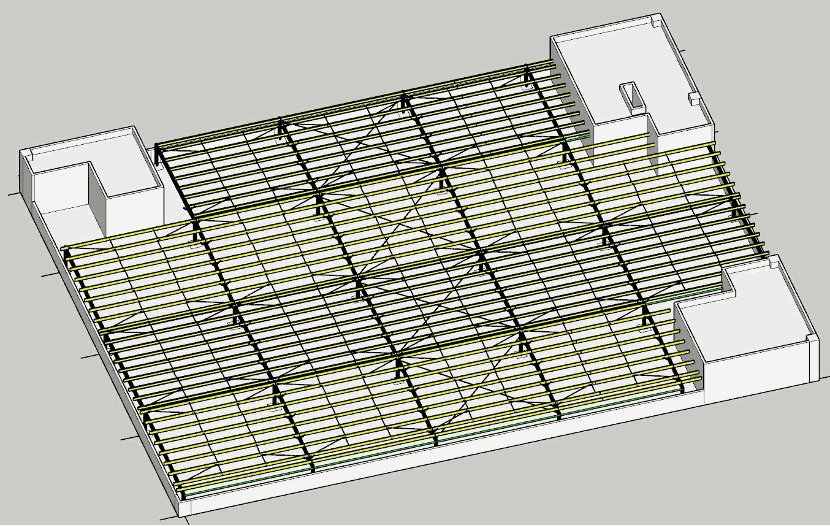

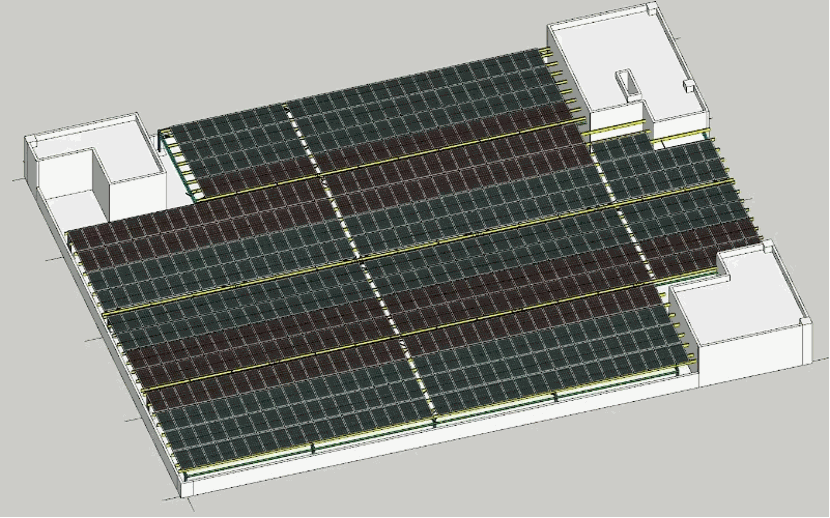

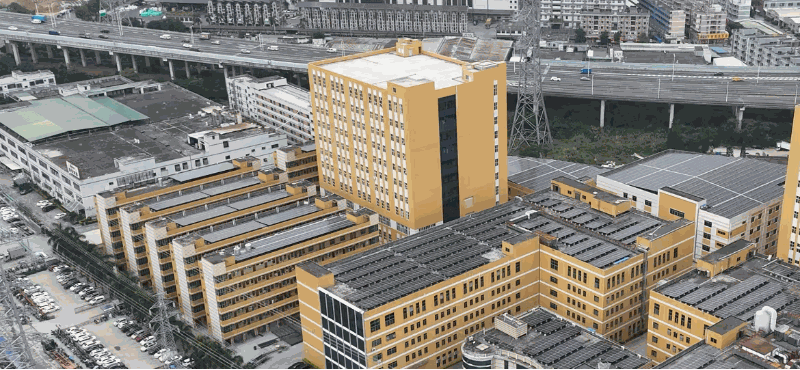

Relevé UAV & modélisation 3D
Orthophoto haute résolution captée par drone, combinée aux mesures terrain, importée dans un logiciel professionnel pour une modélisation 3D 1:1. Simulation précise du layout des modules, occlusion d'ombres et répartition de charge de la structure acier.
Dossier d'ingénierie détaillé complet
Livraison d'un jeu complet de plans d'exécution conformes aux standards d'approbation du gestionnaire de réseau, couvrant PV, structure et électricité. Niveau de détail satisfaisant les exigences de la demande d'interconnexion.
| N° | Titre du plan | Objet |
|---|---|---|
| 1 | Plan de calepinage PV | Disposition des modules, configuration des strings, couloirs de maintenance |
| 2 | Détail structure acier | Dimensions du cadre, assemblages, calculs de charge |
| 3 | Détail de montage étanche | Nœuds d'étanchéité, drainage, traitement de joint |
| 4 | Schéma de raccordement réseau | Point d'interconnexion PV, protection, schéma de comptage |
| 5 | Schéma unifilaire électrique | Câblage primaire, configuration onduleur, schéma de distribution |

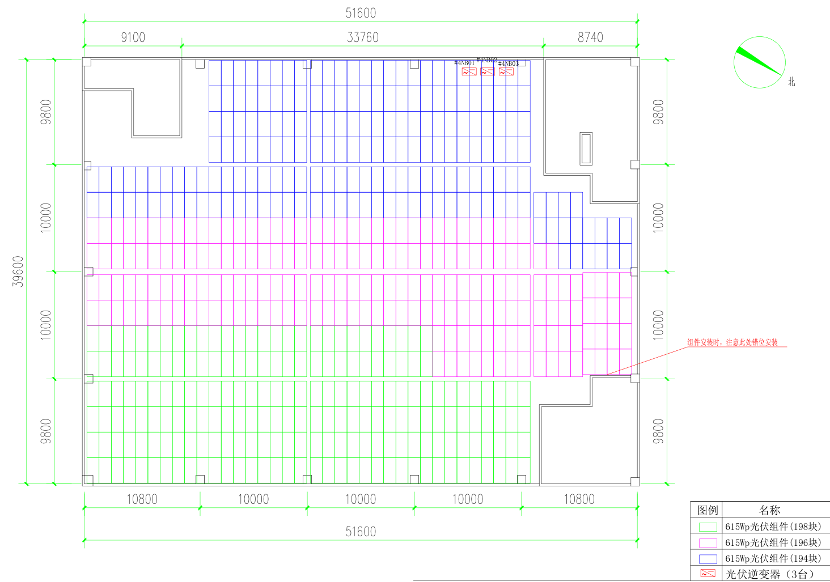

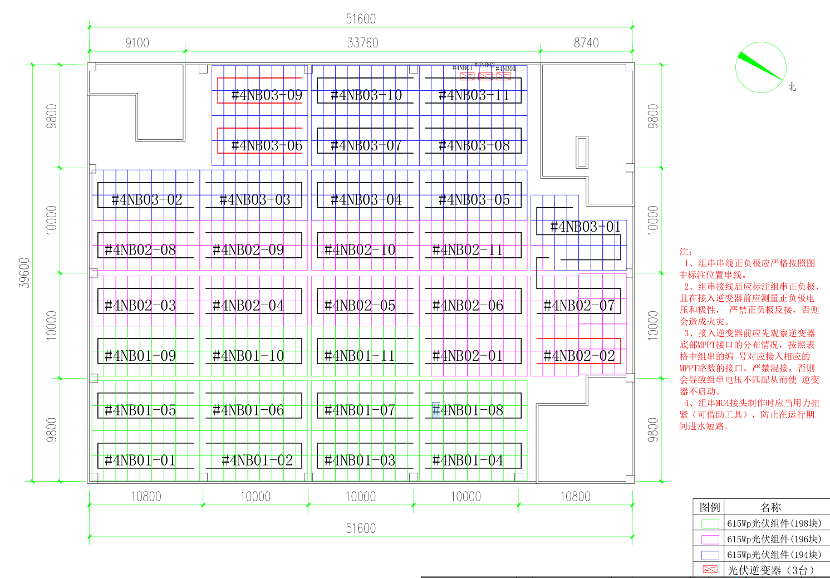

Plan de calepinage PV

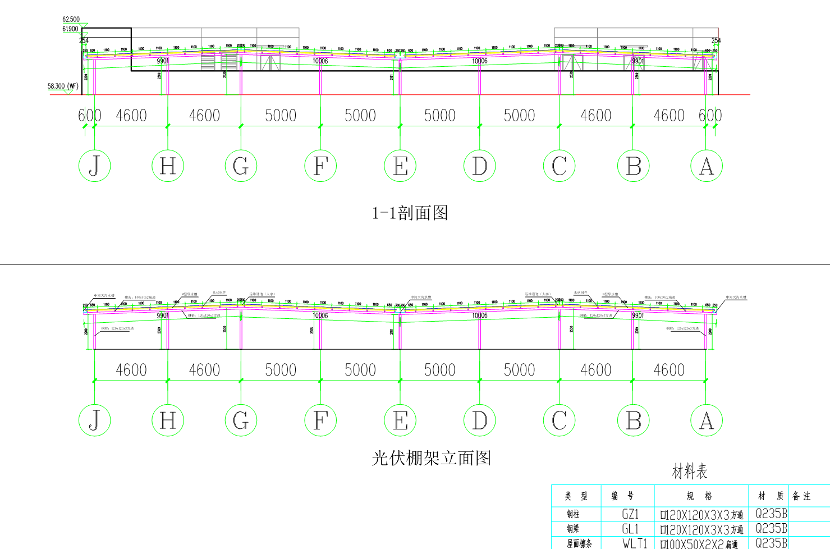

Détail structure acier

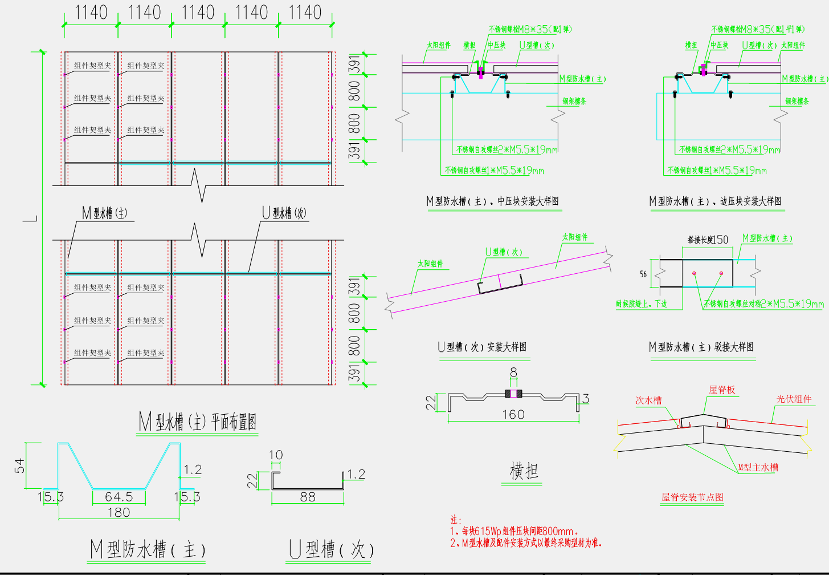

Détail de montage étanche

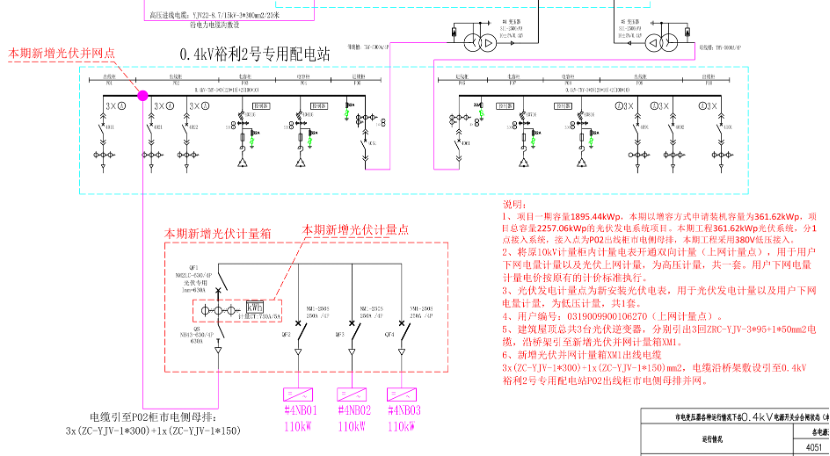

Schéma de raccordement réseau

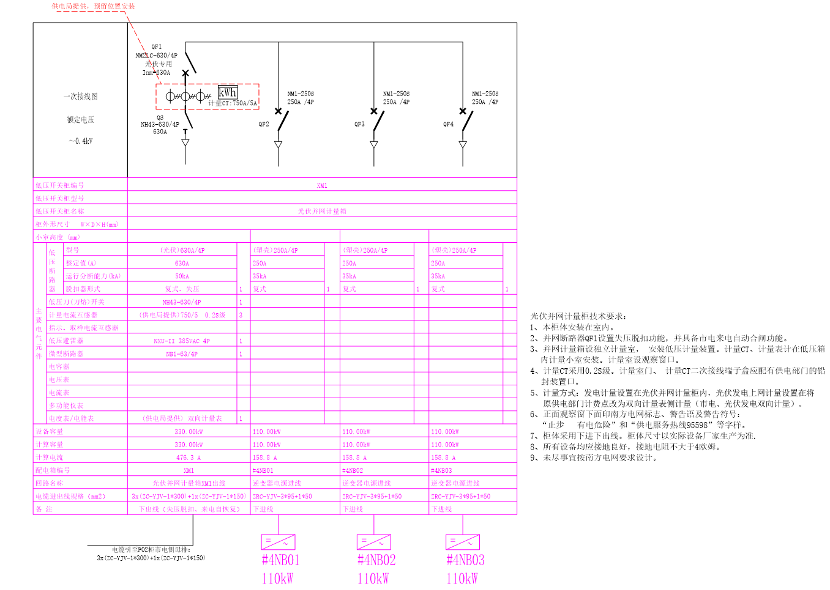

Schéma unifilaire électrique
Support à l'approbation réseau
Les plans ont été validés au premier passage par le gestionnaire de réseau, avec seulement 60 jours entre la conception et la mise en service. Nous connaissons les points d'attention techniques des gestionnaires et traitons proactivement la conformité d'interconnexion dès la phase de conception, évitant les révisions répétées et les retards.
| Étape | Périmètre | Livrable |
|---|---|---|
| Étape 1 | Demande d'interconnexion | Soumettre la demande et les documents d'enregistrement |
| Étape 2 | Revue technique des plans | Soumettre le dossier complet pour revue |
| Étape 3 | Approbation obtenue | Validation au premier passage, approbation écrite |
| Étape 4 | Demande de fourniture | Signer le contrat, installer le comptage |
| Étape 5 | Permis d'interconnexion | Obtenir le permis formel |
| Étape 6 | Exploitation commerciale | Connecté en juillet 2025, exploitation commerciale |
Points forts de la conception
Intégration canopée BIPV étanche
Les modules PV ont une double fonction : production et ombrage/étanchéité architecturale. Structure acier validée par calculs de charge et de pression — adaptée au climat à risque cyclonique de Dongguan.
Haute efficacité bifaciale
Modules bifaciaux 615 Wc offrant 10% de gain arrière, exploitant pleinement la lumière réfléchie au sol dans cette installation surélevée.
Solution onduleur Huawei intelligente
3 × onduleurs string 110 kW avec PLC et diagnostic IV. 330 kW total adapté scientifiquement aux 362 kWc de modules.
Compatibilité de distribution
Pendant le relevé, évaluation de la capacité du local technique et du cheminement de câbles. L'interconnexion ne dépasse pas les seuils de protection, assurant la sûreté réseau.
Validation au premier passage
5 catégories de plans conformes aux standards du gestionnaire China Southern Power Grid. Zéro révision entre soumission et approbation. 60 jours entre conception et mise en service.
Capacité de livraison rapide
Conception lancée en mai 2025, raccordement en juillet 2025 — valide notre efficacité EPC du design à la mise en service.
Construction & mise en service

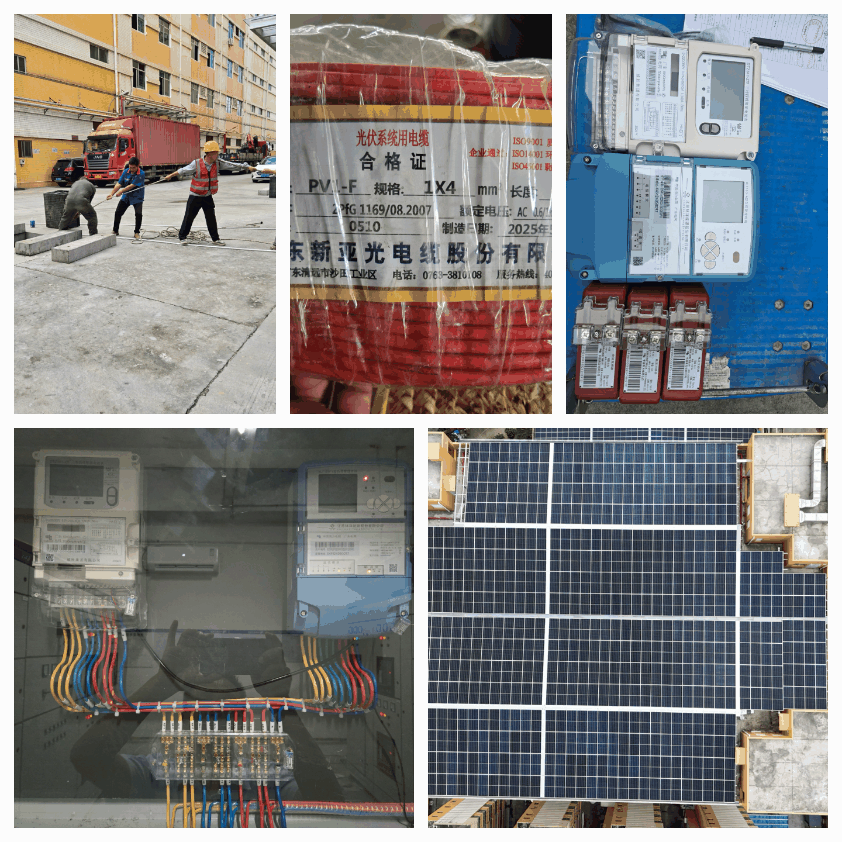

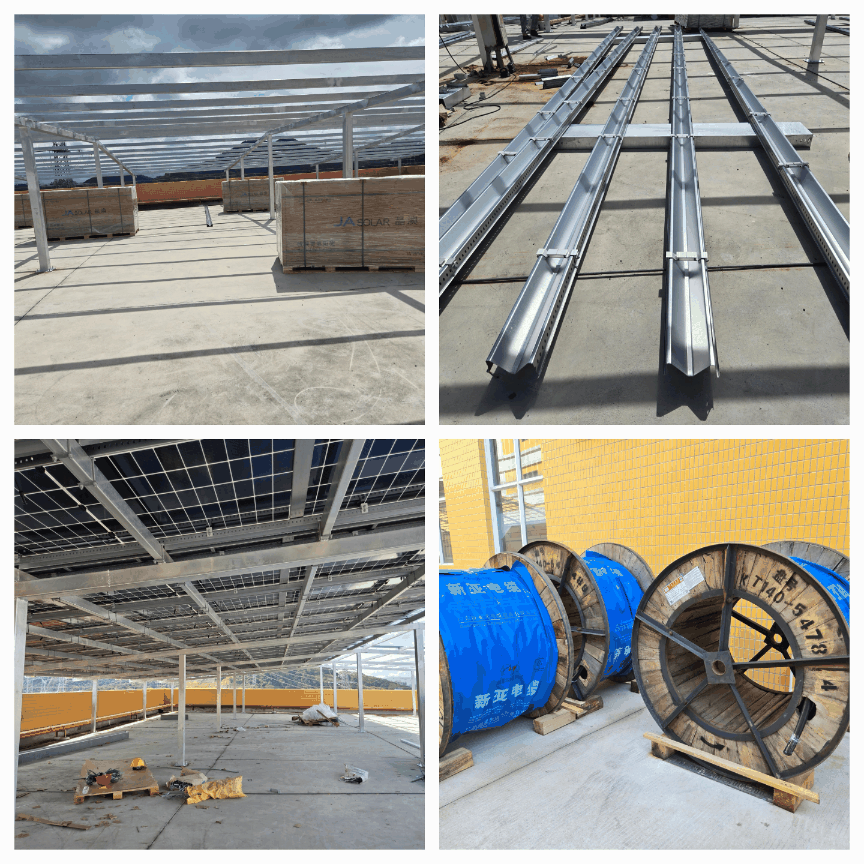

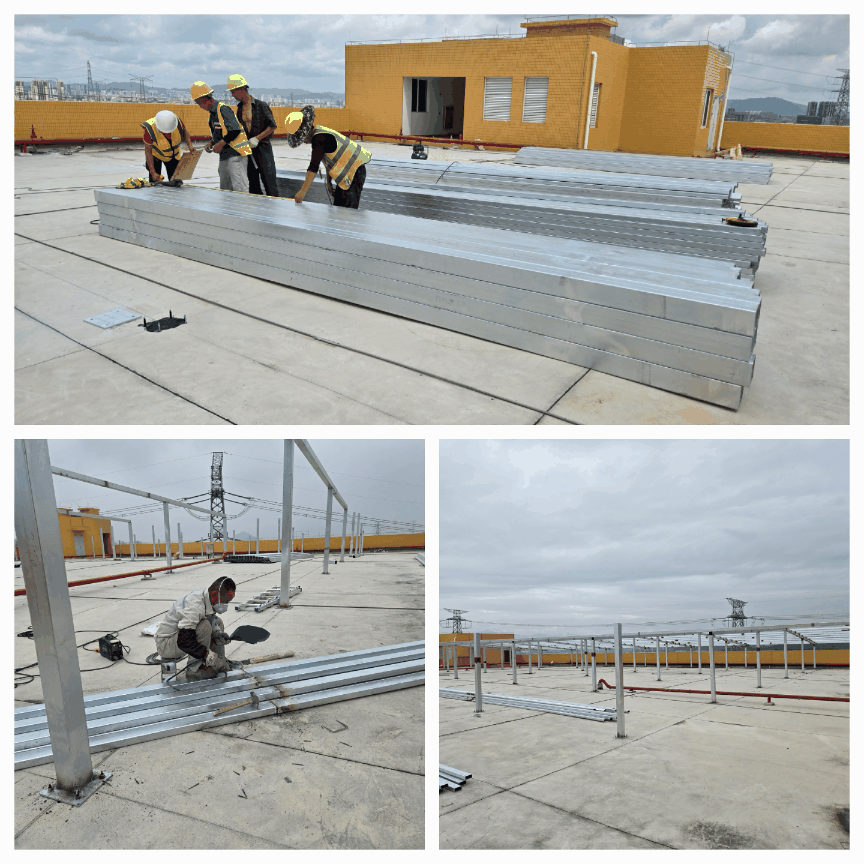

De l'approbation des plans à l'achèvement de la centrale, nous fournissons un support technique complet. Voici les jalons clés de construction :

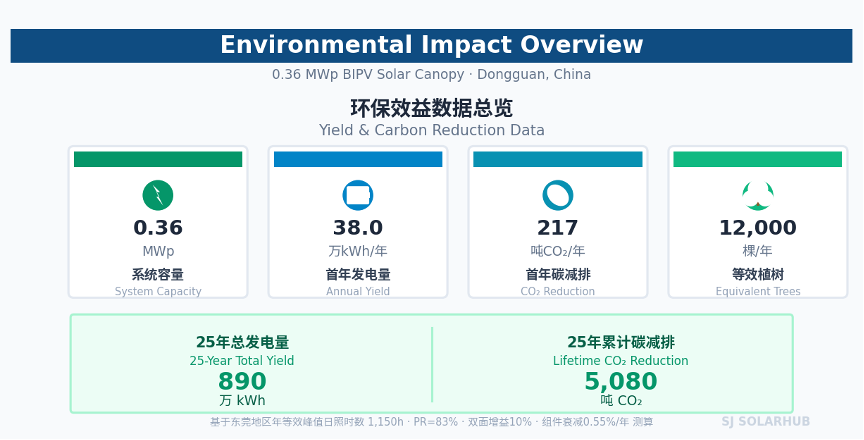

Production & impact environnemental
Sur la base de ~1 150 h d'équivalent ensoleillement annuel à Dongguan, PR=83%, gain bifacial 10%, dégradation 0,55%/an :
- ●Production 1re année : 379 683 kWh (~380 000 kWh) — alimente 70-90 utilisateurs C&I petits-moyens annuellement
- ●Réduction CO₂ 1re année : 217 t — équivalent à l'absorption annuelle de ~12 000 arbres adultes
- ●Production totale 25 ans : ~8,9 millions kWh (intégrant 0,55%/an de dégradation)
- ●Réduction CO₂ totale : ~5 080 t
À propos de SJ Solarhub
SJ Solarhub fournit des solutions EPC intégrées couvrant PV, stockage d'énergie et recharge VE pour clients commerciaux, industriels et résidentiels. Avec 12 ans d'expertise approfondie, notre équipe détient les qualifications nationales en conception d'énergies nouvelles et les licences de construction électrique, avec plus de 150 MW de conceptions cumulées en Chine et à l'international.
Nous livrons des solutions clé en main du relevé, conception système, dossier détaillé, support à l'approbation réseau, achat d'équipement, construction, jusqu'à l'O&M en connexion réseau — avec support des principaux systèmes de certification mondiaux (IEC / TÜV / CE / SAA / ETL).
Notre équipe maîtrise les standards techniques d'interconnexion de China Southern Power Grid, State Grid et des principaux gestionnaires de réseau internationaux, capable de livrer des dossiers complets répondant aux exigences locales d'approbation, garantissant une progression efficace du projet.
Besoin d'un support similaire en conception & approbation réseau ?
Contactez-nous pour des solutions clé en main du relevé, conception, plans jusqu'à l'interconnexion réseau.
